1、水壓試驗是否考慮換熱管

按GB/T 150的規定，水壓試驗壓力為1.25P*[σ]/[σ]t，其中許用應力比[σ]/[σ]t應取[σ]/[ σ]t各組分材料]t之比最小。

一位朋友遇到了換熱器。 在設計溫度下，換熱管的許用應力比[σ]/[σ]t=1，其他構件的[σ]/[σ]t均大于1。計算水壓試驗壓力時，應使用換熱管的應力比？

GB150中列出了很多部件，如氣缸、封頭、噴嘴、設備法蘭、緊固件等。但不清楚是否考慮換熱管。

那么部件包括換熱管嗎？

很多朋友想都沒想就回答說換熱管是主要受壓元件，當然還要考慮換熱管的許用應力比。

二、水壓試驗的目的

我們先回顧一下水壓試驗的目的，參見《壓力容器》標準解釋，內壓容器的水壓試驗?zāi)康陌ǎ?/p>

a) 調查容器的整體強度、剛度和穩定性（對于可能因內部壓力而局部不穩定的部件）：

b) 檢查焊接接頭的密封性；

c) 驗證密封結構的密封性能

d) 消除或降低局部不連續處的焊接殘余應力和峰值應力；

e) 對微裂紋產生封閉作用，鈍化微裂紋尖端。

綜上所述，就是要測試這個初出茅廬的容器。

通過增加壓力，模擬驗證容器是否能承受操作條件。

既然是測試，就需要測試容器最薄弱的部位能否在容器安全的情況下通過水壓測試，否則以上五項都達不到。

水壓試驗值應盡可能高以確保安全。

3.弱點測試

在電影《私人定制》中，范偉飾演了一個必須拒絕誘惑和腐敗的達官貴人。 私人定制組送范偉紀念品，想走后門。

范偉一身正氣，厲聲拒絕，抓起一把土特產花生米，連問三問：

“你要我做點什么？

你拿這個來考驗干部？

哪個干部經不起這樣的考驗？ “

同樣的道理，過低的水壓試驗值根本達不到試驗的目的。

你拿這個壓力測試容器？ 哪個容器經不起這樣的考驗？

如果要測試，就測試容器的弱點。

那么對于換熱器來說，換熱管是不是它的軟肋呢？

是不是和范偉一樣被水壓砸中了？

4.你擊中了我最強的穴位

弱點？

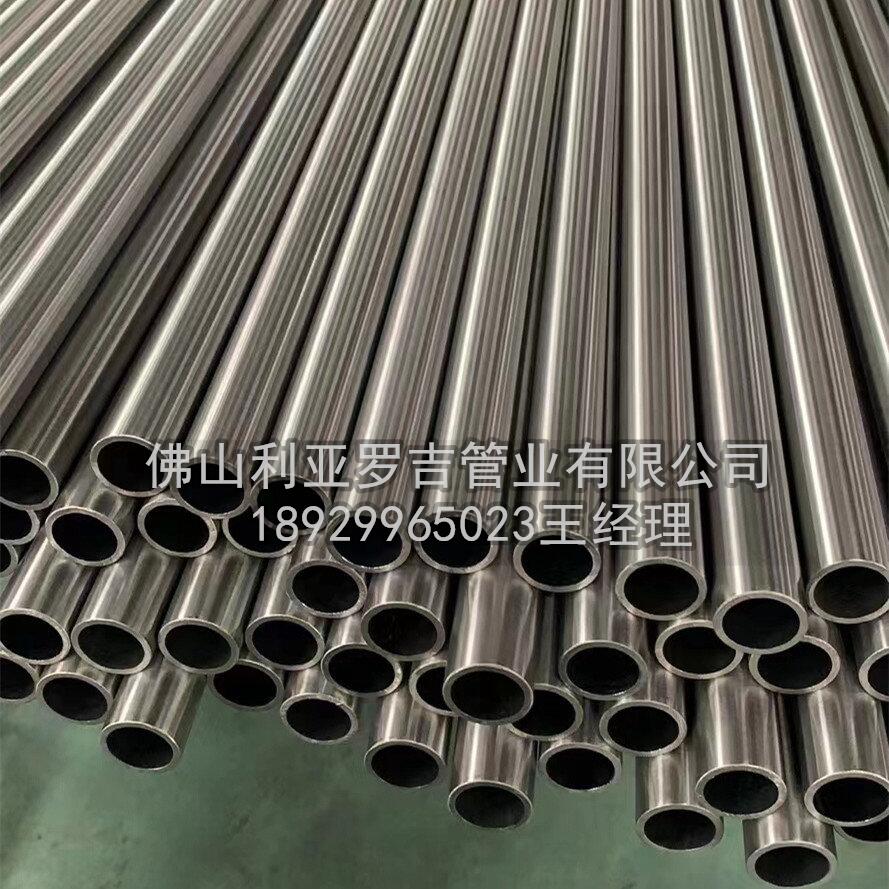

換熱管一般直徑很小，承載能力很高。

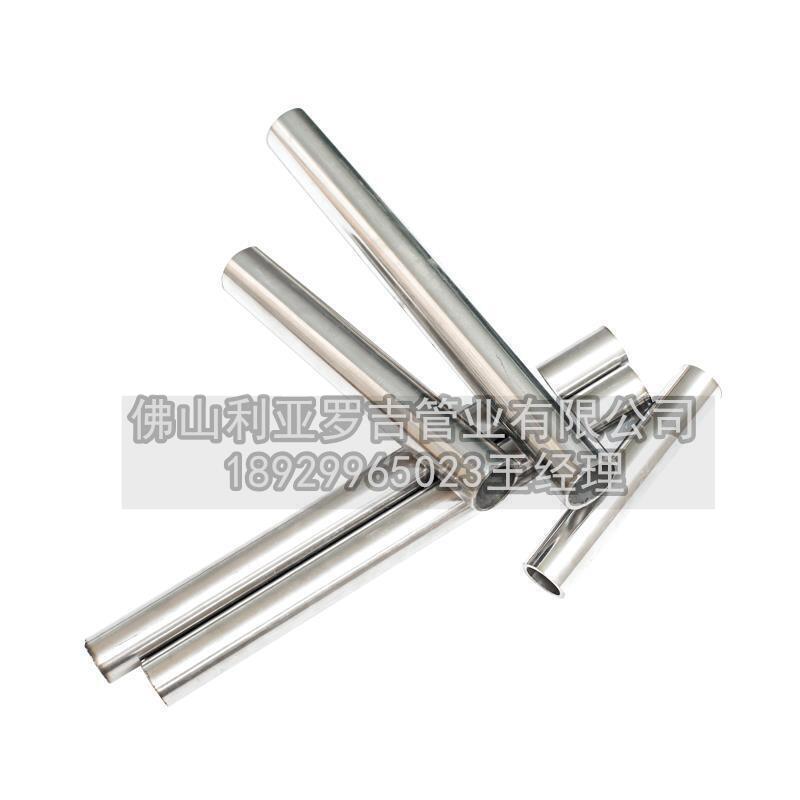

以直徑25mm、厚度2mm的不銹鋼換熱管為例，按GB/T 13296-2013第6.5節規定：

P=2*2*137/25=21.9MPa。 水壓試驗值為20MPa。

對于一般的換熱器，幾兆帕的水壓試驗值對于換熱管本身來說只是一個劃痕。

用換熱管的水壓試驗壓力對整個設備進行試驗幾乎沒有意義。

換熱管不是弱點，而是最強穴位。

就在張柏芝踢吳鎮宇褲襠的時候，

結果，張柏芝摔斷了腿！

因?yàn)樗囂降牟皇撬娜觞c(diǎn)。

而是最強點。

白芷傻眼了，面紗也掩飾不住她的驚慌。

似乎讓被嚇了一跳的設計者才意識到換熱管的強大。

5、試壓壓力不夠

在新版藍皮書《壓力容器設計工程師培訓教程-基礎知識部分》第4.12節中，對許用應力比的最小值有說明：

該規定有時會導致耐壓測試不充分。

4.12.3條，介紹比較全面：

很久以前就討論過螺栓和蠕變條件的水壓測試太低的問題。

文章舉了一個案例，在蠕變條件下不銹鋼換熱管多少，在設計溫度下水壓試驗沒有設計壓力苛刻。 水壓測試沒用，把60分的及格線拉到36分。

六、他山石的規范外觀

那么在 ASME 中出現這種情況會怎樣呢？

在ASME中，一般采用以下三種工況中的任何一種進行水壓試驗。

UG-99(b)= 1.30*MAWP* Sa/S

UG-99(b)[35]=1.30*設計壓力*Sa/S

UG-99(c)= 1.30 * MAP(NC) – 靜壓頭

很多工程公司在工程規程中都寫了選哪個，如下圖某業主給出的工程規程，水壓試驗要按金屬總厚度計算，即MAP(NC)。

MAP(NC) 通常高于 MAWP。 例如，對于碳鋼設備，腐蝕余量為3mm，MAWP為腐蝕后在設計溫度下的最大允許壓力。 MAP(NC)為腐蝕前室溫下的最大允許壓力。 可能相差幾兆帕的壓力值，導致水壓試驗值會遠高于MAWP壓力值。

MAP（NC）的選擇一般要求更高，以達到測試新設備的目的。

他們的設計原則是：

在安全條件下（1.3倍設計條件或全新設備），以盡可能高的水壓試驗壓力對設備進行試驗。

ASME的MAWP是計算出每個部件的MAWP，然后取所有值中的最小值作為整個設備的MAWP。

水壓試驗的應力比也是所有部件的最小值，但有時不銹鋼換熱管多少，這兩個最小值并不指向同一個部件。

舉個最簡單的例子：

例如，對于圓柱體，其 MAWP 為 1MPa，應力比為 1.5。 如果要測試氣缸，那么液壓測試就是1.3*1*1.5=1.95MPa。

對于換熱管，其MAWP為20MPa，應力比為1。如果對換熱管進行測試，水壓測試值為1.3*20*1=26MPa。

現在兩者都取小值，導致整個設備的水壓試驗為：

1.3*min(1,20)*min(1.5, 1)=1.3MPa。

這時發現水壓試驗值并沒有對整個設備進行測試（缸體和換熱管的任何元件），這也是水壓試驗值偏低的根本原因。

所有元素的最低 MAWP 和許用應力比不是指同一元素。

期待規范解決這個問題。
